排烟阀

1、产品定义

安装在机械烟系统各支管端部（烟气吸入口）处，平时呈关闭状态并满足漏风量要求，火灾或需要排烟是手动和电动打开，起排烟作用的阀门。带有装饰口或进行过装饰处理的阀门称为排烟口。

排烟阀一版由阀体、叶片、执行机构等部件组成。

2、型号描述

FHF@- ②- A×B  A-阀门公称宽度B-阀门公称高度

①--产品控制方式：S：手动控制关闭DC：电控电磁铁关闭DJ：电控电机关闭Dq：电控气动机构关闭

②--产品功能代号：F：具有风量调节功能Y：具有远距离复位功能K：具有阀门开、关到位后的位置信号反馈功能

举例说明：

PYF-SDC-K400×400表示具有手动打开、电控电磁铁打开和阀门开到位后的信号

反馈功能。

3、产品特点

①泄漏量低，气密性能好；

②防腐蚀性能强，使用寿命长；

③阀门启闭灵活，位置反馈信号准确；

④耐火完整性好。

4、性能参数

①公称压力：环境温度下≤300pa；

②适用介质：空气（烟气）；

③泄漏量：a.环境温度下，阀门叶片前后压差1000±15pa静压，单位面积的泄漏量s700m3/（m）；

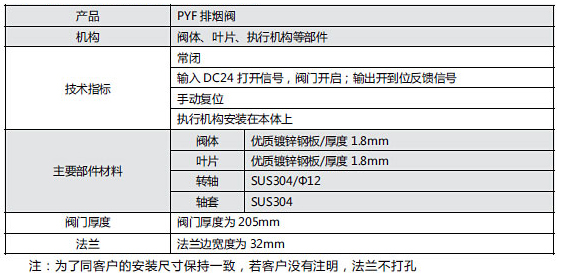

5、技术功能及主要材质
